Los contenidos HDR se ven impresionantes en las pantallas OLED, pero los profesionales creativos saben que puede haber un inconveniente. Quizás esté viendo una escena muy luminosa o evaluando detalles en las zonas más claras y, de repente, la pantalla se atenúa más de lo esperado.
OLED y ABL
El reto del ABL
Cómo EIZO reduce las disminuciones innecesarias de brillo en los flujos de trabajo profesionales con OLED
Por supuesto, esto plantea la siguiente pregunta:
¿Ha cambiado la imagen o el monitor?
En muchos casos, la causa es el «Auto Brightness Limiter» (ABL), un mecanismo de protección de la pantalla que se encuentra en prácticamente todos los monitores OLED. El ABL desempeña un papel importante en la protección de los paneles OLED; sin embargo, en flujos de trabajo en los que el color es fundamental, incluso los cambios de brillo más pequeños e inesperados pueden resultar molestos.
Esto supone un gran reto:
si el ABL es inevitable, ¿cómo se pueden minimizar sus efectos en los flujos de trabajo profesionales?
Lo más importante de un vistazo
Para hacer frente a este reto, EIZO ha desarrollado un sistema de control ABL propio para su monitor OLED (ColorEdge CG3200X), que reduce las disminuciones innecesarias de brillo y, al mismo tiempo, garantiza la protección de la pantalla que requiere la tecnología OLED.
Mediante el análisis tanto del brillo de la imagen como de la distribución del brillo, el enfoque de EIZO contribuye a mantener de forma más constante el brillo deseado, de modo que los profesionales creativos puedan centrarse en la evaluación de los contenidos en lugar de en el comportamiento de la pantalla.
Por qué los monitores OLED utilizan un ABL
El ABL existe por una razón práctica: dado que las pantallas OLED muestran imágenes más brillantes, aumentan el consumo eléctrico y la generación de calor. Un nivel de brillo elevado y prolongado somete a la pantalla a un mayor esfuerzo, lo que puede afectar a su fiabilidad a largo plazo y aumentar el riesgo de que aparezcan sombras en la pantalla o quemaduras de pantalla.
Para hacer frente a estos retos, los monitores OLED utilizan el ABL, un mecanismo que reduce automáticamente el brillo en determinadas condiciones de funcionamiento.

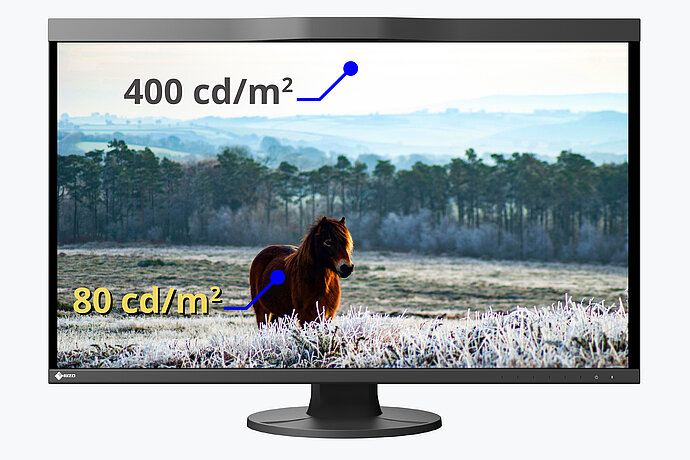

Imagen original

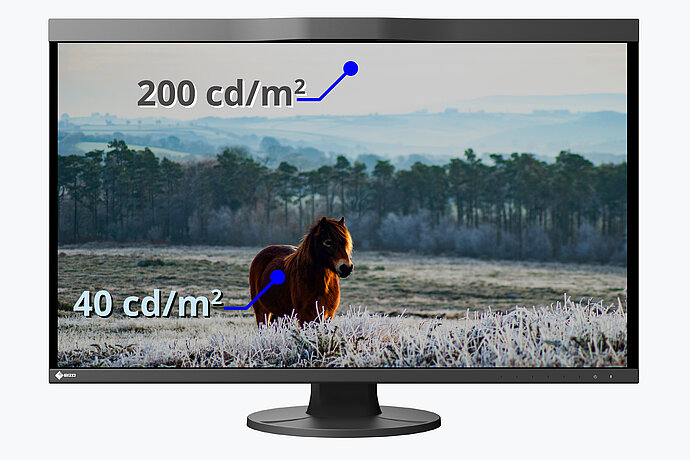

ABL convencional (brillo reducido)
En resumen
El ABL no es un defecto de la tecnología OLED. Forma parte de lo que permite que los paneles OLED funcionen de forma segura y fiable a largo plazo. El verdadero reto consiste en garantizar que el ABL solo intervenga cuando sea necesario.

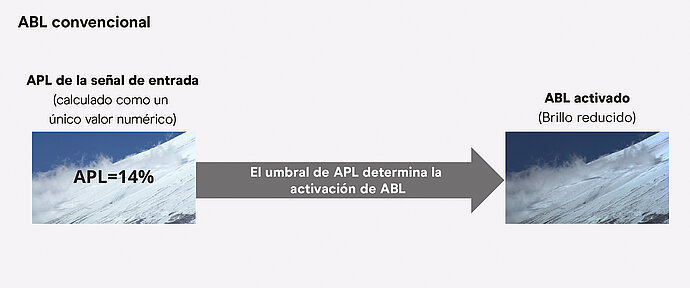

Así funciona un ABL convencional
Muchas pantallas OLED evalúan la carga del panel mediante un valor de medición denominado «Average Picture Level» (APL) . En términos sencillos, el APL representa el brillo medio de la imagen.
Piense en ello como un resumen del brillo total de la pantalla. Una imagen oscura con pocas zonas claras da como resultado un valor de APL relativamente bajo. Una imagen con grandes zonas claras da como resultado un valor de APL más alto.

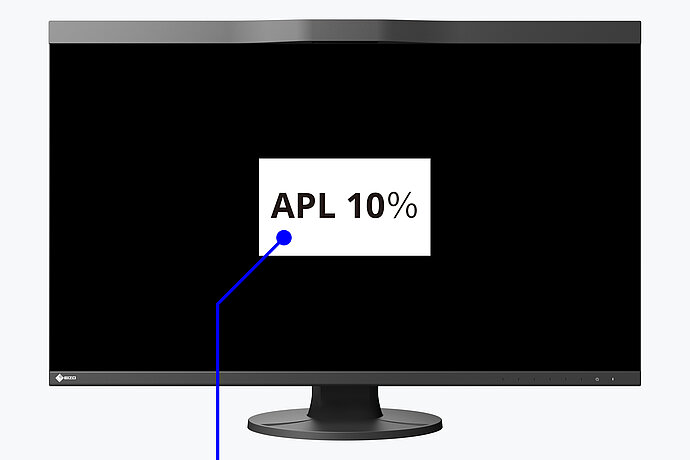

El nivel medio de imagen (APL) determina la activación de la función ABL.

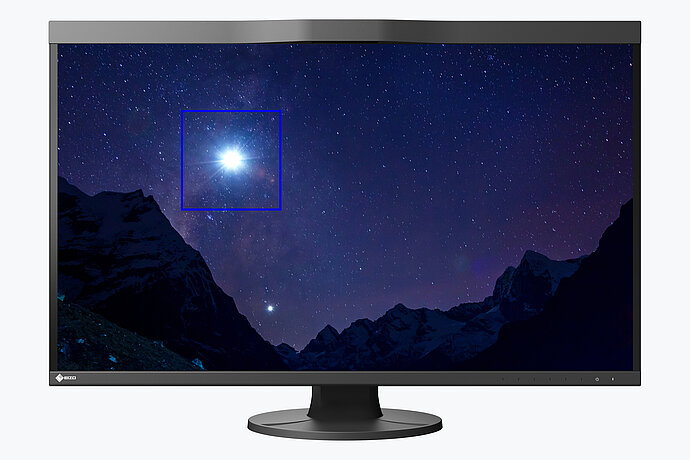

Área de luces más pequeña = mayor luminosidad
Área de luces altas amplia = brillo reducido (ABL)
Dado que el APL ofrece una estimación sencilla y eficaz de la carga a la que está sometido el panel, se ha convertido en un valor de entrada habitual para los sistemas ABL. Si el APL aumenta, el monitor suele dar por hecho que el panel OLED está sometido a una mayor carga y reacciona en consecuencia.
Cuando un ABL convencional llega a sus límites
La limitación del APL radica en que reduce toda una imagen a un único valor numérico. De este modo, se pierde la información sobre cómo se distribuye dicho nivel de brillo por toda la imagen.

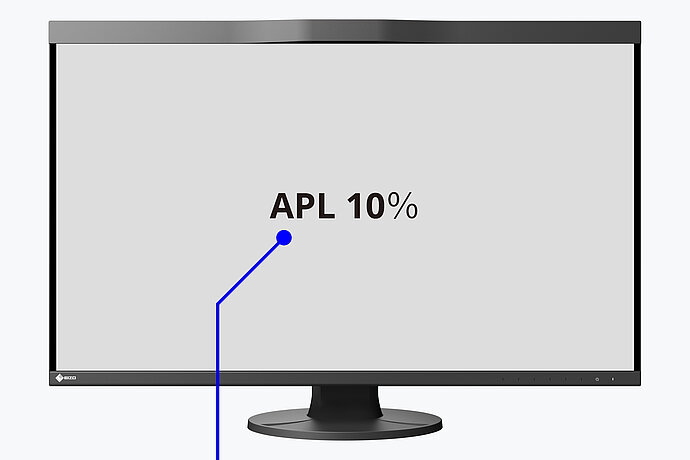

Durante el desarrollo de su monitor OLED, EIZO analizó dos ejemplos de vídeo HDR. Uno de ellos presentaba un alto nivel de luminosidad concentrado en una pequeña zona de la pantalla. El otro mostraba una luminosidad considerablemente menor en toda la pantalla. A pesar de estas diferencias, ambos arrojaron el mismo valor de APL, del 10 % —un valor en el que normalmente se activa el ABL—.
Alta luminosidad concentrada en una superficie reducida
Bajo nivel de brillo que se extiende por toda la pantalla
Desde la perspectiva de un sistema convencional basado en APL, estas imágenes parecen, en esencia, idénticas. En consecuencia, es posible aplicar una limitación de brillo incluso cuando el contenido se encuentra aún claramente dentro de la capacidad de visualización del panel.
Brillo distribuido

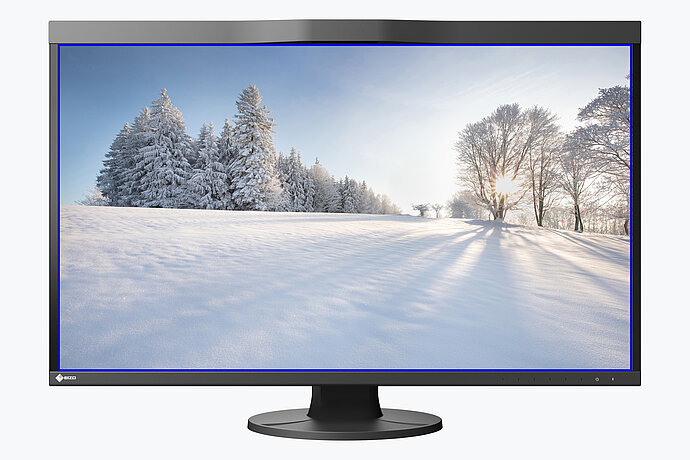

Brillo reducido (ABL activado)
El problema no es que se haya activado la función ABL. El problema es que es posible que el monitor haya reducido el brillo, a pesar de que el contenido no planteara requisitos inusuales para el [[[Panel]]]. En un flujo de trabajo profesional, esta diferencia es relevante.
Por qué el ABL es importante en los procesos de trabajo profesionales
Para los usuarios profesionales, la consistencia es sinónimo de calidad de imagen: las pequeñas variaciones en el brillo de la imagen pueden influir en la forma en que se interpretan y evalúan los contenidos. Si el brillo cambia de forma inesperada, resulta más difícil determinar si el cambio se debe al material de origen o al propio monitor. A lo largo de un proyecto, estas pequeñas incertidumbres pueden acumularse. Pueden ralentizar la revisión o hacer que los creativos pongan en duda lo que ven.
Los usuarios profesionales no necesitan un monitor que no regule el brillo en absoluto. Necesitan uno que se comporte de forma predecible, coherente y con la menor intervención posible.
El objetivo de EIZO: preservar la imagen tal y como se ha concebido
En lugar de preguntarse si se podría eliminar la tecnología ABL, EIZO se centró en una cuestión más práctica:
¿Cómo se puede aplicar la limitación de brillo de tal forma que solo se active cuando sea realmente necesario?

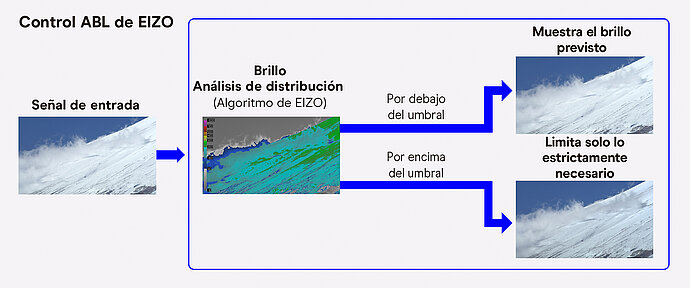

Los sistemas ABL convencionales evalúan principalmente el brillo medio de la imagen. El sistema de control ABL de EIZO va más allá, ya que analiza la distribución del brillo en la pantalla.

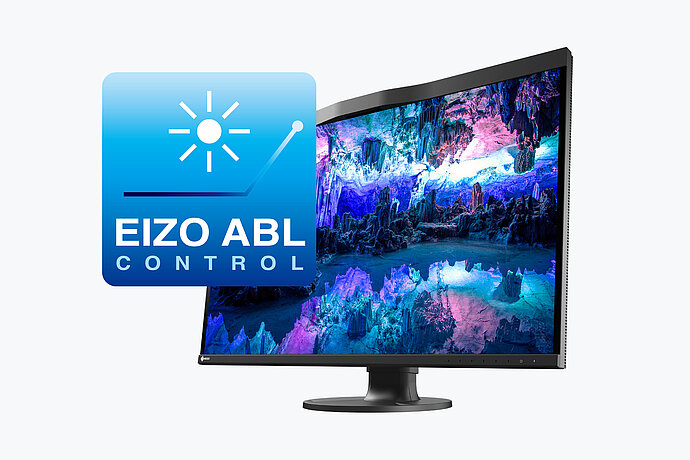

Monitor OLED ColorEdge CG3200X con sistema de control ABL
Gracias a este análisis adicional, el monitor obtiene una comprensión más completa de las características de la imagen. Mediante un algoritmo desarrollado por EIZO, es capaz de distinguir entre puntos de luz concentrados y áreas más amplias con un brillo uniforme.
|
ABL convencional basado en APL |
Sistema de control ABL de EIZO |
|
|---|---|---|
|
Método de evaluación |
Evalúa principalmente el nivel medio de luminosidad (APL) |
Evalúa tanto el APL como la distribución de la luminosidad |
|
Análisis de imágenes |
Considera el brillo de la imagen como un único valor |
Tiene en cuenta cómo se distribuye el brillo por toda la imagen |
|
Repercusiones en el contenido |
Puede oscurecer el contenido innecesariamente |
Contribuye a mantener la luminosidad prevista de forma más uniforme |
|
Repercusiones en el flujo de trabajo |
Los cambios inesperados en el nivel de luminosidad pueden afectar a la evaluación de los contenidos |
Ayuda a los creadores a evaluar los contenidos de forma más coherente y fiable |
EIZO ha evaluado el sistema de control ABL utilizando contenidos HDR que abarcaban desde escenas de luminosidad moderada hasta material complejo con alta luminancia. En algunas de las escenas evaluadas, ya no era necesaria una limitación del brillo, aunque los sistemas convencionales basados en APL habían identificado el contenido como candidato a una intervención del ABL.

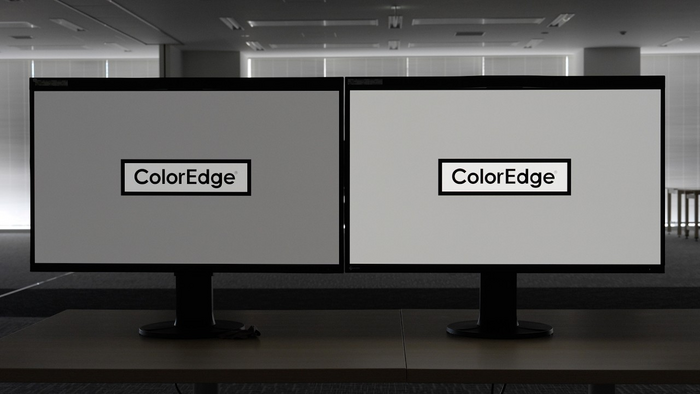

Activación de ABL en tiempo real.
A la izquierda: implementación convencional de ABL; a la derecha: monitor OLED ColorEdge con sistema de control ABL
De este modo, es posible evaluar los contenidos sin que las fluctuaciones inesperadas de brillo perturben el proceso creativo.
En pocas palabras: cuanto menos tenga que preocuparse un profesional creativo por el monitor, más atención podrá dedicar a la imagen que aparece en la pantalla.
Desarrollado en colaboración con expertos del sector
Los monitores ColorEdge de EIZO se utilizan ampliamente en los ámbitos de la posproducción, los efectos visuales (VFX), la animación y otros flujos de trabajo en los que el color es fundamental. En 2021, la Academia de Artes y Ciencias Cinematográficas otorgó a EIZO un Premio Científico y Técnico por la contribución de la tecnología de gestión del color ColorEdge a la producción cinematográfica.
Obtenga más información sobre el galardón aquí.
Estas relaciones de larga duración proporcionan a EIZO una visión directa de los retos a los que se enfrentan los profesionales creativos a medida que evolucionan los flujos de trabajo.
A lo largo de todo el proceso de desarrollo de su monitor OLED, EIZO colaboró estrechamente con clientes de los sectores de la posproducción, los efectos visuales (VFX) y la animación, con el fin de comprender mejor los flujos de trabajo HDR en la práctica e identificar las limitaciones a las que se enfrentaban los profesionales con las soluciones OLED existentes.
Aunque la calidad de imagen OLED era apreciada en general, los debates solían girar en torno a un objetivo primordial: trasladar a la tecnología OLED la misma fiabilidad, consistencia y previsibilidad a las que los usuarios estaban acostumbrados con los monitores LCD ColorEdge.
Los clientes destacaron dos prioridades: en primer lugar, los mecanismos de protección de la pantalla debían interferir lo menos posible en el trabajo creativo. En segundo lugar, el control de brillo, en caso de utilizarse, debía ser perceptible de inmediato y fácil de comprender.
Estas conclusiones se incorporaron tanto al sistema de control ABL de EIZO como a las herramientas complementarias, cuyo objetivo es hacer más transparente su funcionamiento.
El resultado es un monitor que no solo se ha desarrollado a partir de análisis técnicos, sino también en constante diálogo con los profesionales que dependen a diario de una reproducción precisa de la imagen.
Herramientas para supervisar la actividad del ABL
El enfoque de EIZO va más allá de la reducción de las limitaciones de brillo innecesarias. El monitor OLED CG3200X cuenta además con herramientas que ayudan al usuario a comprender cuándo está activo el control ABL y cómo afecta a la imagen. En conjunto, estas funciones hacen que la gestión del brillo sea más transparente y facilitan el trabajo a la hora de realizar evaluaciones críticas.
En lugar de tratar el ABL como un proceso oculto, EIZO ofrece a los profesionales creativos una comprensión más clara de cuándo está activa la regulación del brillo y cómo puede afectar a la imagen que se está evaluando.
Modos de regulación flexibles

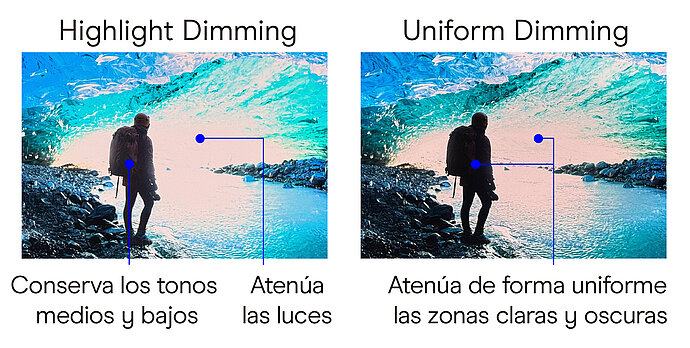

Elija entre «Highlight Dimming», que conserva los detalles en los tonos medios y las sombras, o «Uniform Dimming», que aplica el atenuado de forma uniforme en toda la pantalla.

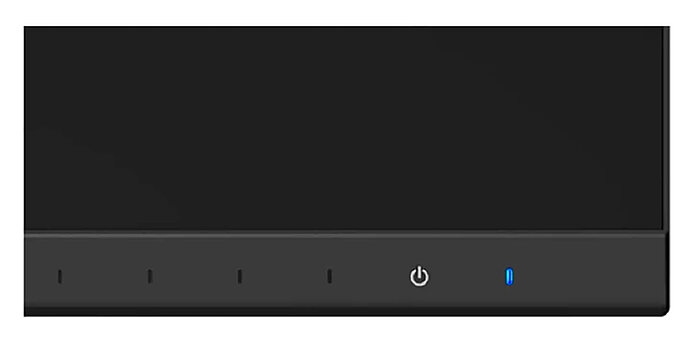

Indicador de estado
En cuanto se activa el control ABL, se enciende un indicador especial, lo que proporciona una respuesta visual inmediata.

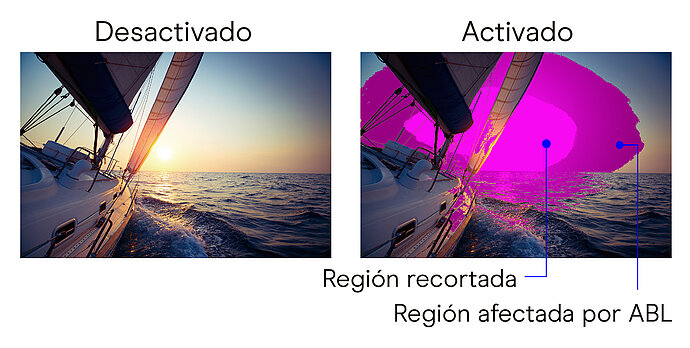

Aviso de luminancia
Las superposiciones codificadas por colores ayudan a detectar las zonas sobreexpuestas y, en el modo «Highlight Dimming», a identificar las zonas afectadas por el ABL.

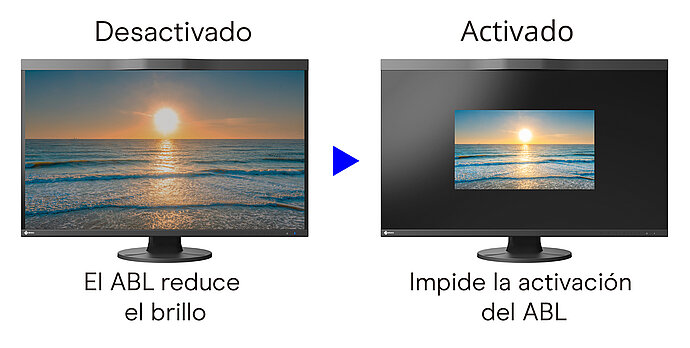

ABL-Safe-View
Permite a los profesionales creativos obtener una vista previa de las luces sin activar el ABL, lo que les ayuda a evaluar con mayor precisión los contenidos de alto brillo.
Perspectivas
Dado que los paneles OLED están en constante evolución, el sector seguirá buscando mejores formas de conciliar la protección de los paneles, la calidad de la imagen y los requisitos de los flujos de trabajo profesionales. Un monitor OLED profesional no solo debe ofrecer una calidad de imagen excepcional, sino que también debe comportarse de forma predecible y transparente para facilitar las decisiones creativas importantes.
El sistema de control ABL de EIZO está diseñado para que el control del brillo resulte lo más discreto posible, de modo que los profesionales creativos dediquen menos tiempo a pensar en el monitor y más tiempo a evaluar el contenido que aparece en pantalla.
Y es que, a la hora de tomar decisiones creativas importantes, la confianza en lo que se ve es tan importante como la propia calidad de la imagen. El mejor monitor es aquel que pasa a un segundo plano y permite a los profesionales creativos concentrarse plenamente en el contenido y en las decisiones que le dan vida.
Preguntas frecuentes
¿Qué es el Auto Brightness Limiter (ABL)?
El «Auto Brightness Limiter» (ABL) es un mecanismo de protección que se utiliza en los monitores OLED. Cuando el brillo de la imagen alcanza determinados valores, el ABL reduce la luminancia para optimizar el consumo eléctrico, la generación de calor y la fiabilidad a largo plazo del Panel.
¿Por qué utilizan los monitores OLED la tecnología ABL?
Cuanto mayor es el brillo de la imagen, más electricidad consumen los paneles OLED y más calor generan. La tecnología ABL contribuye a proteger el panel limitando el brillo cuando es necesario, lo que favorece un funcionamiento estable y reduce el riesgo de que se produzcan problemas como el efecto de quemado y el desgaste prematuro.
¿Por qué puede suponer un problema el ABL en los procesos de trabajo creativos profesionales?
En los flujos de trabajo en los que el color es fundamental, los profesionales creativos dependen de que el monitor reproduzca con precisión el material original. Si el brillo cambia de forma inesperada, puede resultar difícil distinguir si el cambio forma parte del contenido o se debe a la gestión del brillo del monitor. Por lo tanto, un rendimiento predecible de la pantalla es fundamental para la evaluación de contenidos y la toma de decisiones creativas.
¿En qué se diferencia el sistema de control ABL de EIZO del ABL convencional?
Muchos monitores OLED se basan principalmente en el nivel medio de imagen (APL), un valor de medición que se utiliza para estimar el brillo total de una imagen. Dado que el APL reduce una imagen a un único valor, no tiene en cuenta cómo se distribuye el brillo por toda la pantalla.
El sistema de control ABL desarrollado por EIZO analiza tanto el brillo de la imagen como la distribución del mismo, lo que permite al monitor tomar decisiones más fundamentadas sobre cuándo es realmente necesario limitar el brillo. Esto contribuye a reducir el oscurecimiento innecesario y, al mismo tiempo, a proteger el Panel.
¿Se puede desactivar la función ABL en un monitor OLED?
El ABL es un componente importante de la gestión de los paneles OLED y, en general, es necesaria para garantizar la fiabilidad y proteger el panel. En lugar de eliminar el ABL, EIZO se ha centrado en reducir las intervenciones innecesarias, minimizar los efectos que se producen al activarlo y proporcionar herramientas que hagan que el funcionamiento resulte más transparente y predecible para los usuarios profesionales.
